| Materialul corpului | Fontă nodulară |
| Model | Z85X-16Q |
| Caietul de sarcini | DN50-300 |
| Presiunea nominală | 1,0/1,6/2,5Mpa |
| Temperatura de functionare | 0-80°C |
| Media aplicabile | apă |
| Standarde de proiectare | GB/24924-2016 |
Prezentare generală a produsului
Este folosit pentru a tăia, conecta și regla mediul din conductă. Are caracteristici bune de control al fluidului și performanțe de închidere și etanșare. Este utilizat pe scară largă în medii corozive, cum ar fi metalurgie, energie electrică, petrol, industria chimică, aer, gaz, gaz combustibil și alimentare cu apă și drenaj. pe conductă.
Caracteristici
1. Placa supapei este acoperită în întregime cu lipici, care are performanțe bune de acoperire și dimensiune precisă pentru a asigura fiabilitatea etanșării;
2. Partea inferioară a supapei adoptă același tip de fund plat ca și conducta de apă, ceea ce nu provoacă acumularea de resturi;
3. Întreaga supapă este vopsită cu rășină epoxidice non-toxică pentru a preveni coroziunea și rugina. Poate fi folosit nu numai pentru sistemele de apă potabilă, ci și pentru sistemele de canalizare;
4. Piulița presetupei este folosită pentru etanșarea cu autostrângere; îmbunătățirea semnificativă a performanței de etanșare;
5. Este extrem de convenabil să înlocuiți piesele de uzură de etanșare.

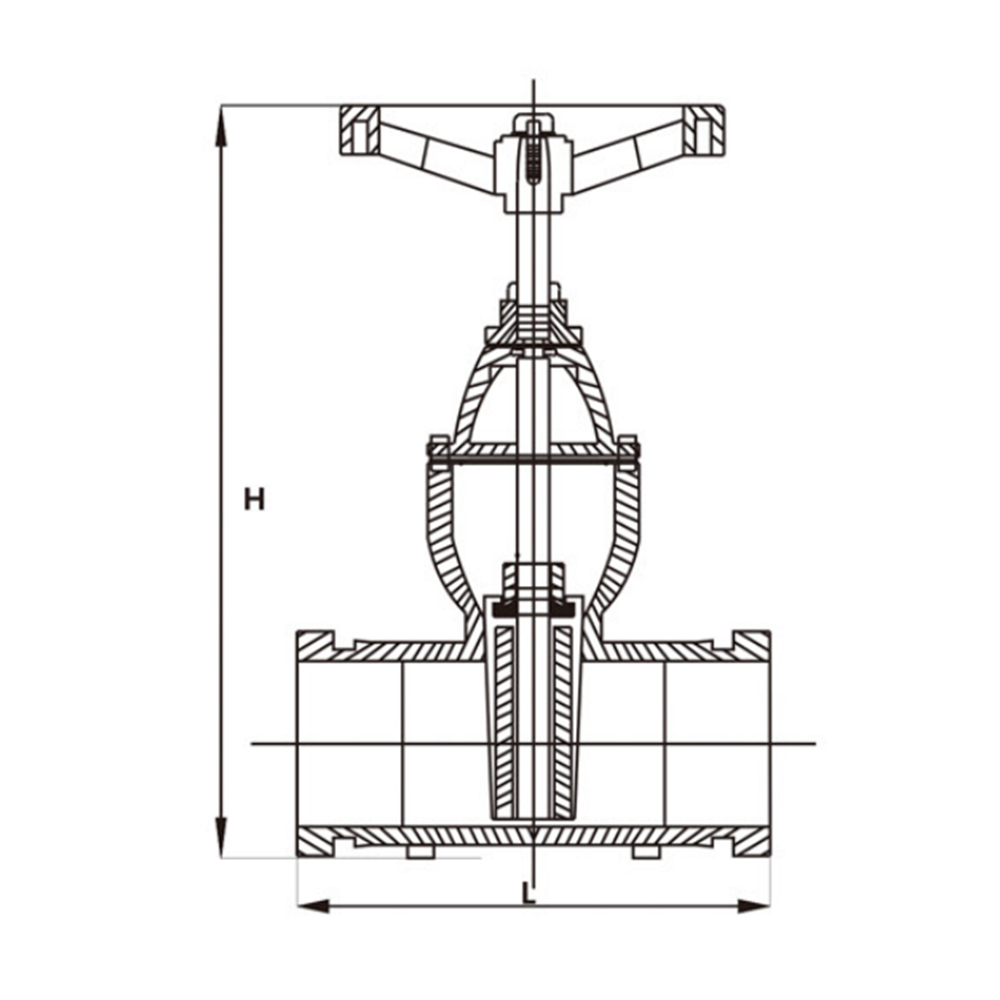

Parametrii produsului
| Z85X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 140 | 150 | 160 | 178 | 200 | 210 | 250 | 285 | 330 |
| H | 250 | 325 | 330 | 410 | 420 | 540 | 660 | 900 | 1000 |
| Cercul exterior | 60 | 76 | 89 | 108/114 | 140 | 159/165 | 219 | 273 | 325 |
| Roata de mână | 180 | 215 | 285 | 330 | 380 |
