| Materialul corpului | Fontă nodulară |
| Model | Z41X-16Q |
| Caietul de sarcini | DN40-1000 |
| Presiunea nominală | 1,0/1,6/2,5Mpa |
| Temperatura de functionare | 0-80°C |
| Media aplicabile | apă |
| Standarde de proiectare | GB/24924-2016 |

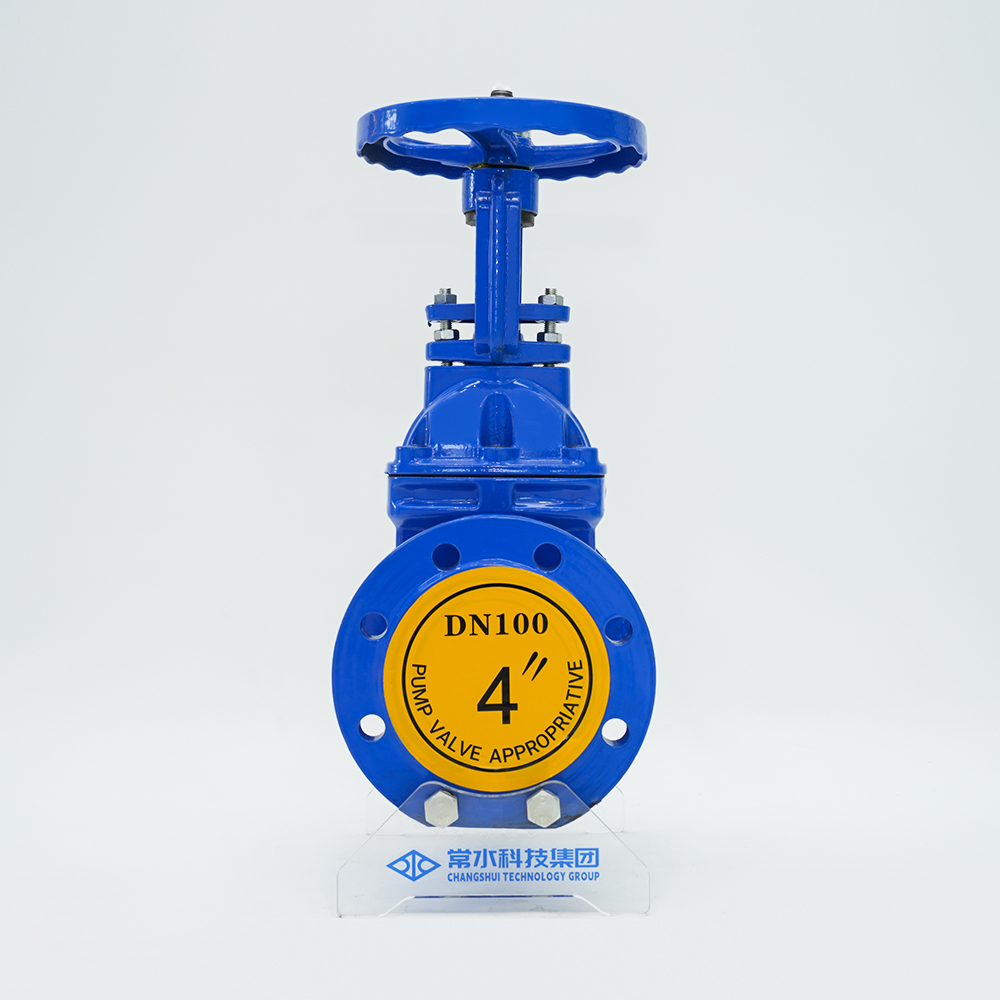

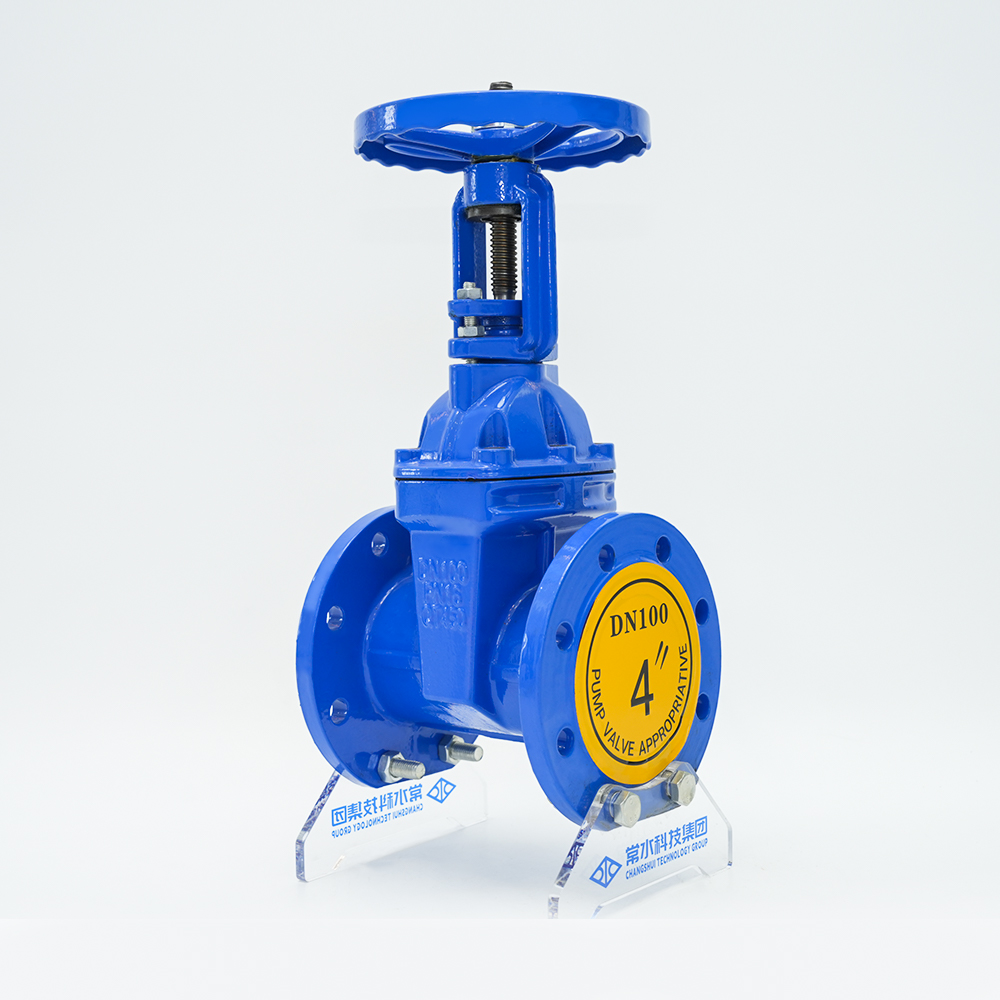

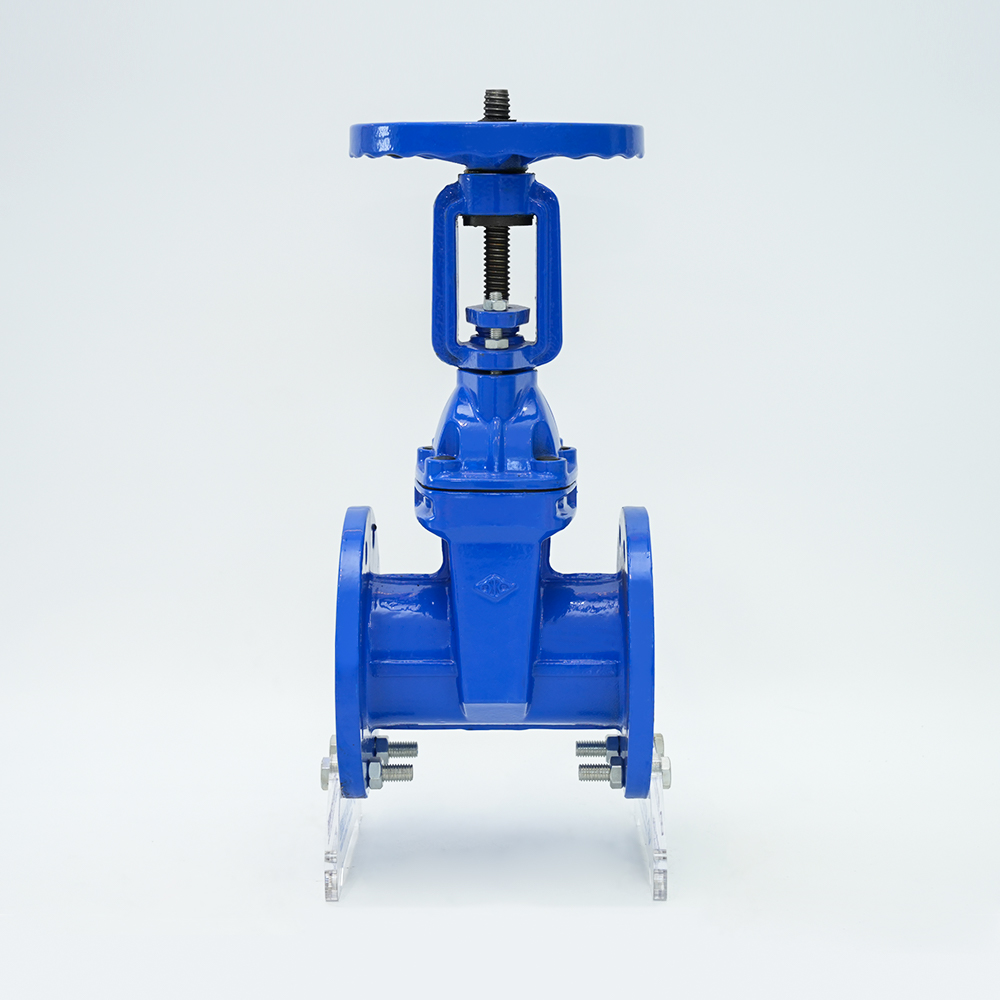

Prezentare generală a produsului
Supapa cu tijă cu flanșă care se ridică adoptă o structură externă a tijei supapei, iar tija supapei se rotește și se mișcă axial. Poarta se mișcă în sus și în jos cu tija supapei pentru a se deschide și închide, iar deschiderea supapei poate fi observată direct. Este utilizat pe scară largă în proiecte de conducte, cum ar fi alimentarea cu apă și drenaj, protecția împotriva incendiilor, aer condiționat, tratarea apei, administrația municipală, construcții navale, energie electrică, construcții și alimente pentru transportul conductelor de fluide ca fluid de control.
Caracteristici
1. Rezistența fluidului este mică, iar suprafața de etanșare este mai puțin erodata și erodata de mediu.
2. Deschiderea și închiderea necesită mai puțin efort.
3. Direcția de curgere a mediului nu este restricționată, debitul nu este perturbat și presiunea nu este redusă.
4. Formă simplă, lungime structurală scurtă, proces de fabricație bun și gamă largă de aplicații.
Caracteristicile produsului
| Presiune nominală: 1.0-2.5MPa | DN: 50-1200 |
| Temperatura de functionare: 0-80°C | Mediu aplicabil: curat/canal, ulei |
| Standard de flanșă: GB/T17241-98 | Lungime standard: GB12221-89 |

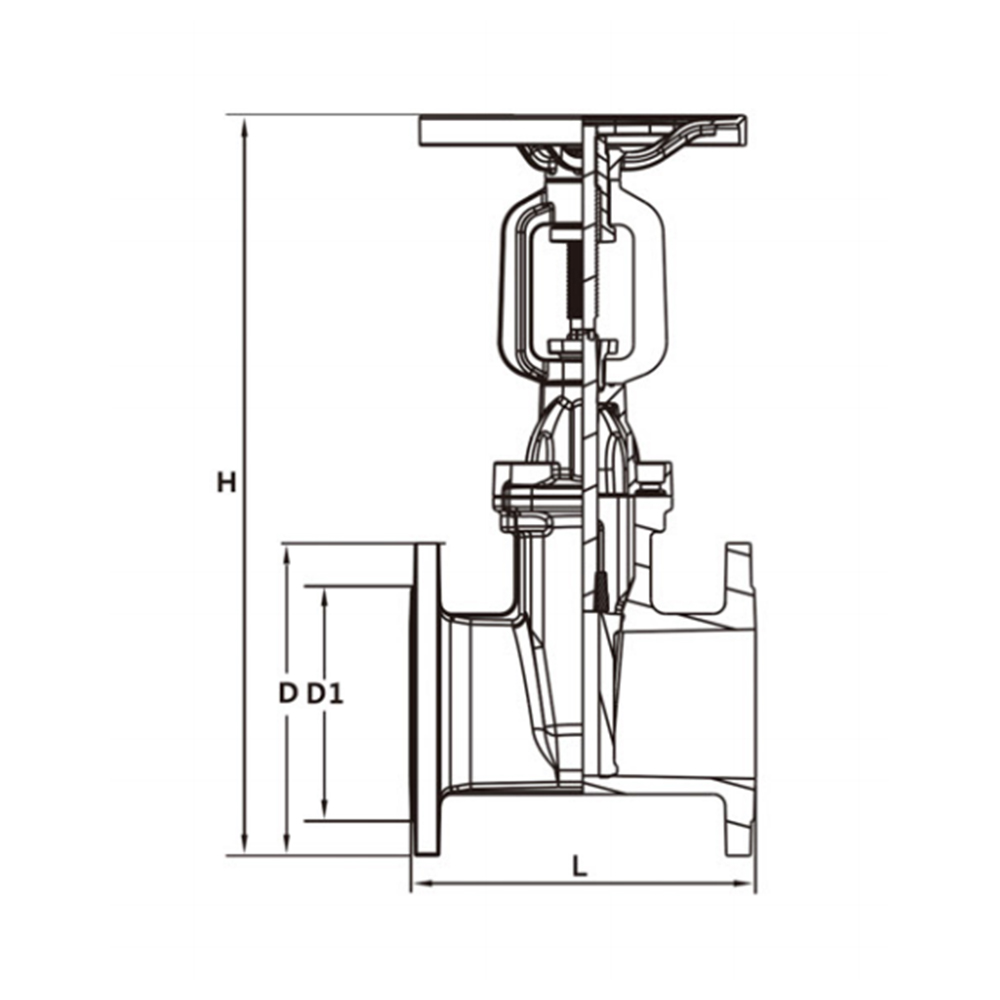

Parametrii produsului
| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D cerc exterior | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n număr de găuri | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| D1 Centru | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Roata de mână | 180 | 215 | 285 | 330 | 380 | 465 |
