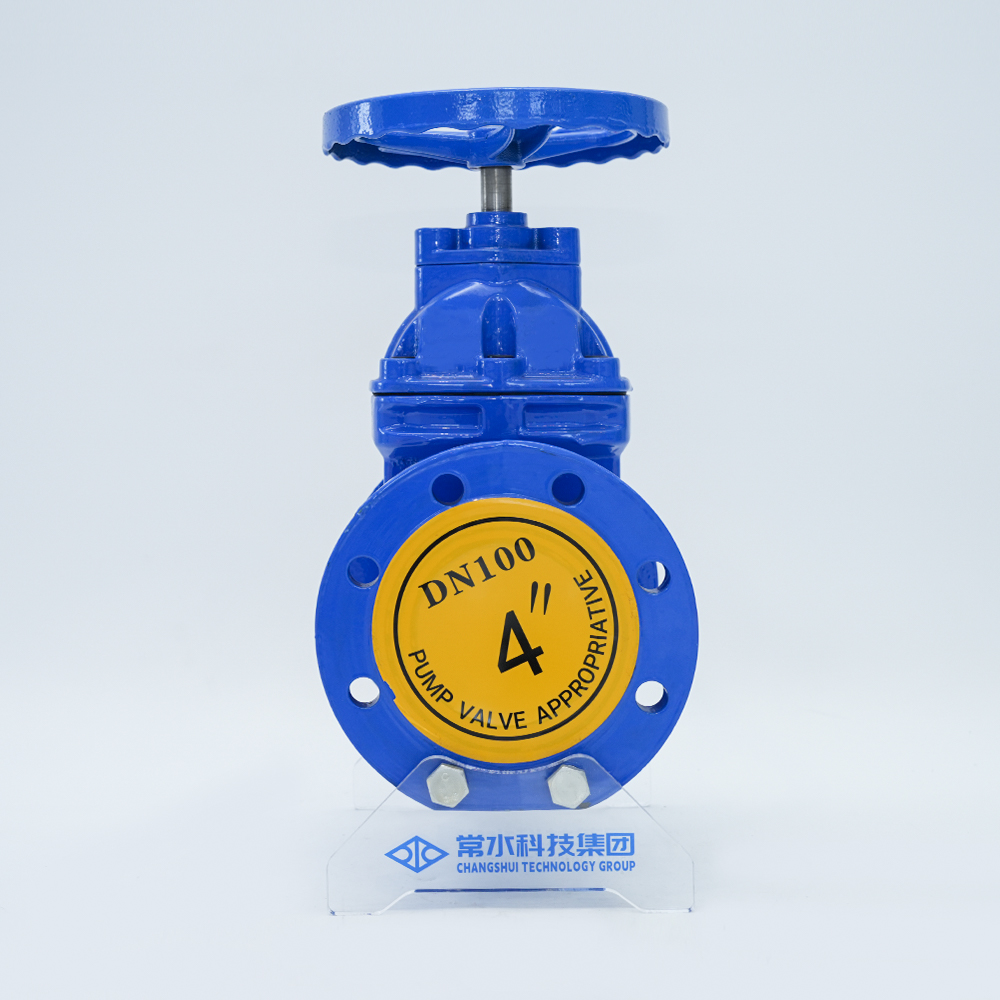

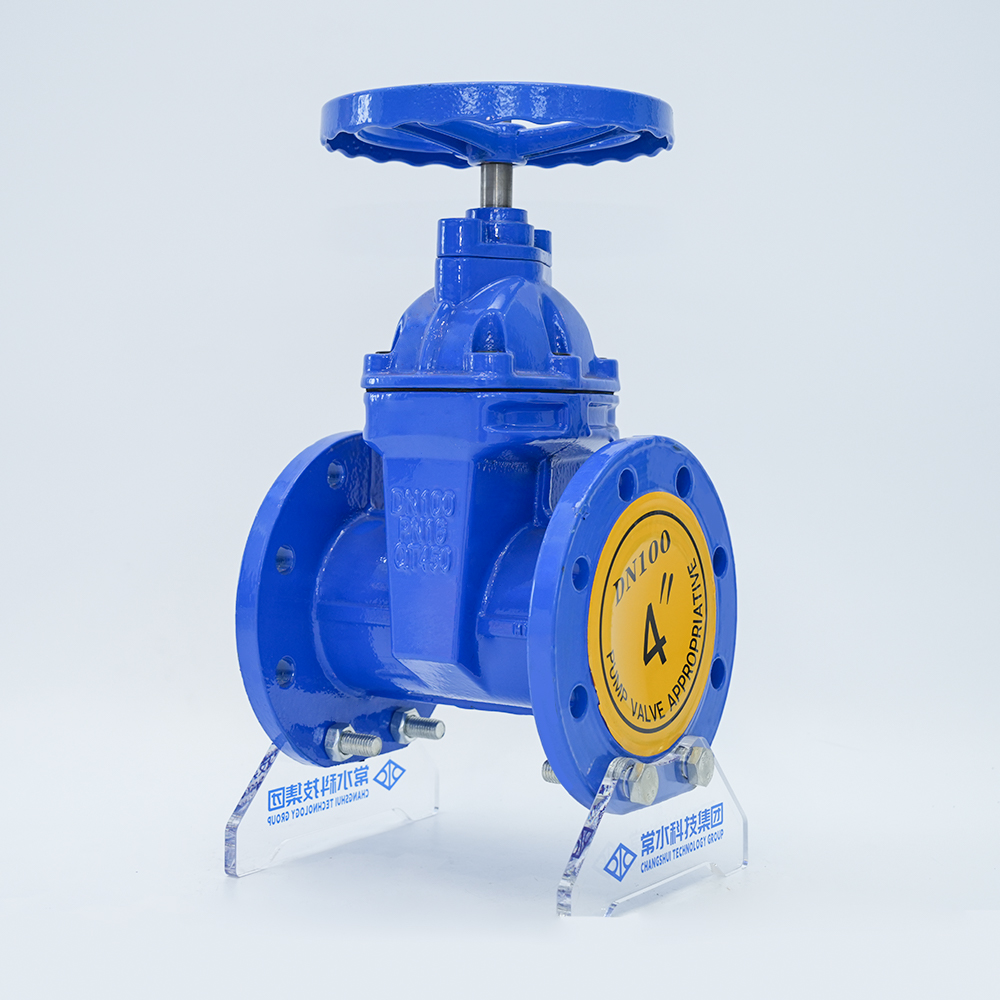

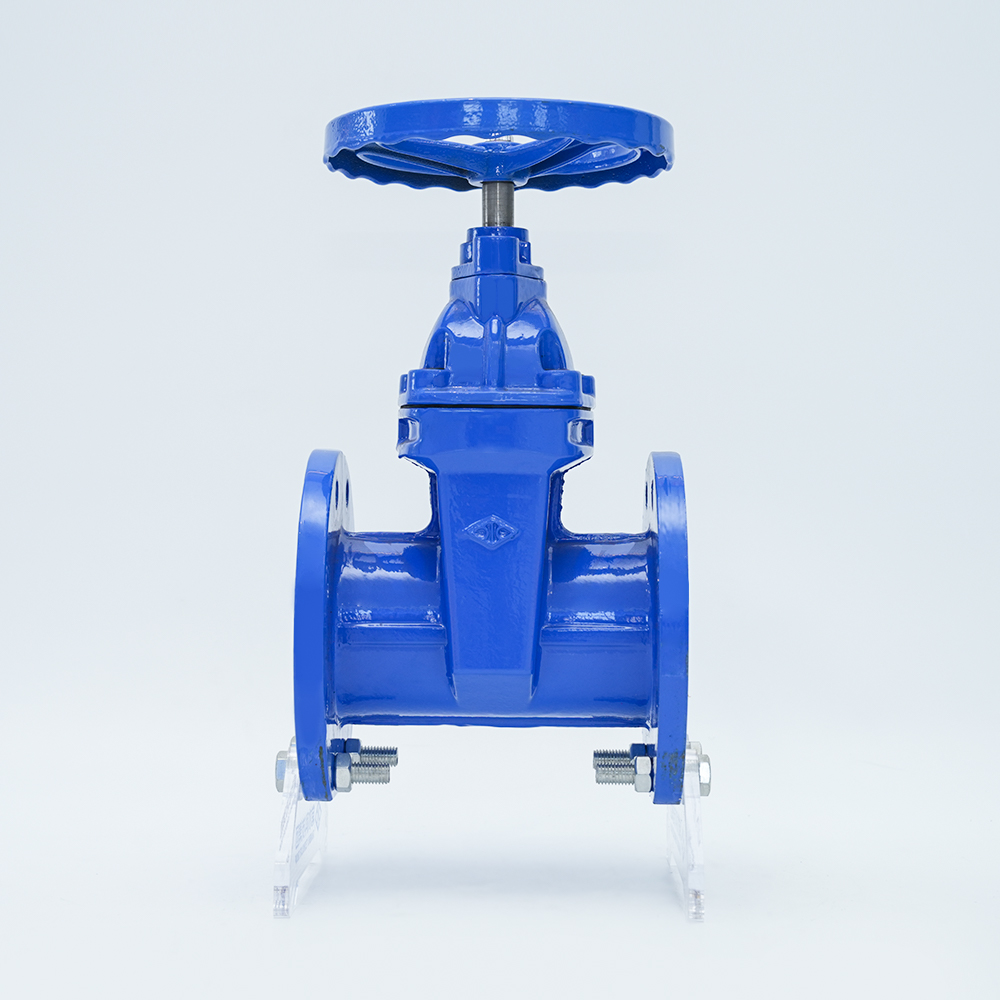

Supapă cu etanșare moale cu tijă întunecată Z45X-16Q

Supapele cu gură produse de fabrica noastră folosesc acoperirea totală de cauciuc a plăcii porții pentru a produce compensarea deformării pentru a obține un efect de etanșare bun, depășind fenomenele obișnuite de etanșare slabă, scurgeri și rugină ale supapelor cu poartă. Este instalat pe diverse conducte și este folosit ca o întrerupere în două sensuri. Este utilizat pe scară largă în proiecte de conducte, cum ar fi alimentarea cu apă și drenaj, protecția împotriva incendiilor, aer condiționat, tratarea apei, administrația municipală, construcții navale, electricitate, construcții și alimente pentru controlul fluidelor.

Contactați-ne

Materialul corpului	Fontă nodulară
Model	Z45X-16Q
Caietul de sarcini	DN50-1200
Presiunea nominală	1,0/1,6/2,5Mpa
Temperatura de functionare	0-80°C
Media aplicabile	apă
Standarde de proiectare	GB/24924-2016

Caracteristici

Supapa cu poartă cu tijă ascunsă, cu etanșare moale, utilizează acoperirea totală de cauciuc a plăcii de poartă pentru a produce compensarea deformării pentru a obține un efect de etanșare bun. Depășește fenomenele de etanșare slabă, scurgeri și rugină ale supapelor cu poartă generală și economisește mai eficient spațiul de instalare. Poate fi utilizat pe scară largă ca dispozitiv de reglare și interceptare în conducte de fluide, cum ar fi apă de la robinet, canalizare, construcții, petrol, industria chimică, alimente, medicamente, textile, energie electrică, nave, metalurgie, sisteme energetice etc.

Cerința de aptitudini

1. Supapa este proiectată și fabricată în conformitate cu standardele GB/24924-2010;

2. Lungimea structurală a supapei este în conformitate cu reglementările GB/T12221-2005;3. Inspecția și testarea ar trebui să respecte reglementările relevante din GB/T13927-2008; 4. Dimensiunile flanșei trebuie să respecte reglementările GB/T17241.6-2008.

Specificații de performanță

Dimensiunea nominală		40/1000				mm
Presiunea nominală		1.0		1.6		Mpa
Presiunea de testare	Test de forță	apă	1.5	apă	2.4
	Test de etanșare		1.1		1.76
	Test de etanșare cu aer		0.6		0.6
Temperatura aplicabila		0-80℃
Media aplicabile		Apă, ulei etc

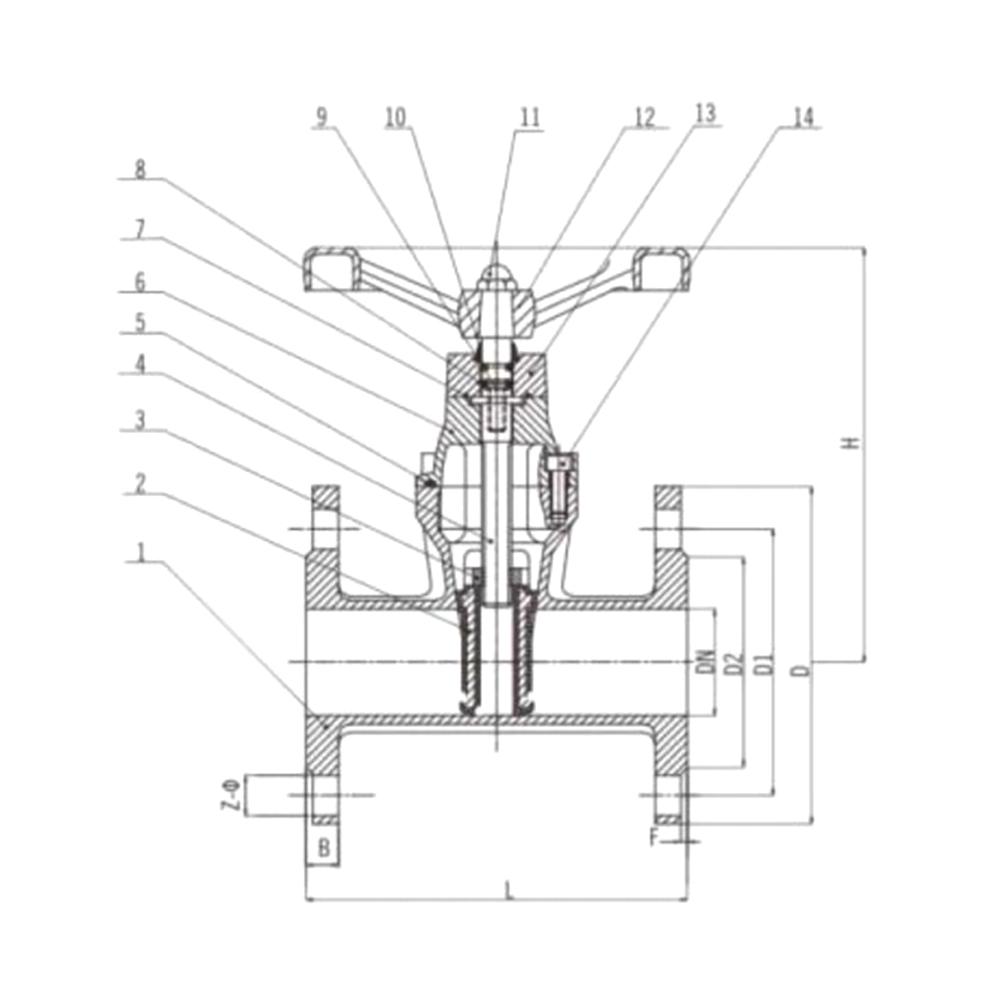

Material principal

Număr de serie	Nume	Material
1	Corpul supapei	QT450
2	Placa supapei	QT450-BNR
3	Nuca tulpina	QT450
4	Tulpina	20Cr13
5	Garnituri cu flanșă medie	BNR
6	Capota	QT 450
7	Inele O	BNR
8	Inele O	BNR
9	Șuruburi înfundate	35#
10	Manta de praf	BNR
11	Șuruburi cu cap de grădină	35#
12	Roată de mână	QT 405
13	Glandă	QT 450
14	Șuruburi înfundate	35#

Dimensiuni exterioare principale și dimensiuni de conectare (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Dimensiuni exterioare principale și dimensiuni de conectare (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43	2170
