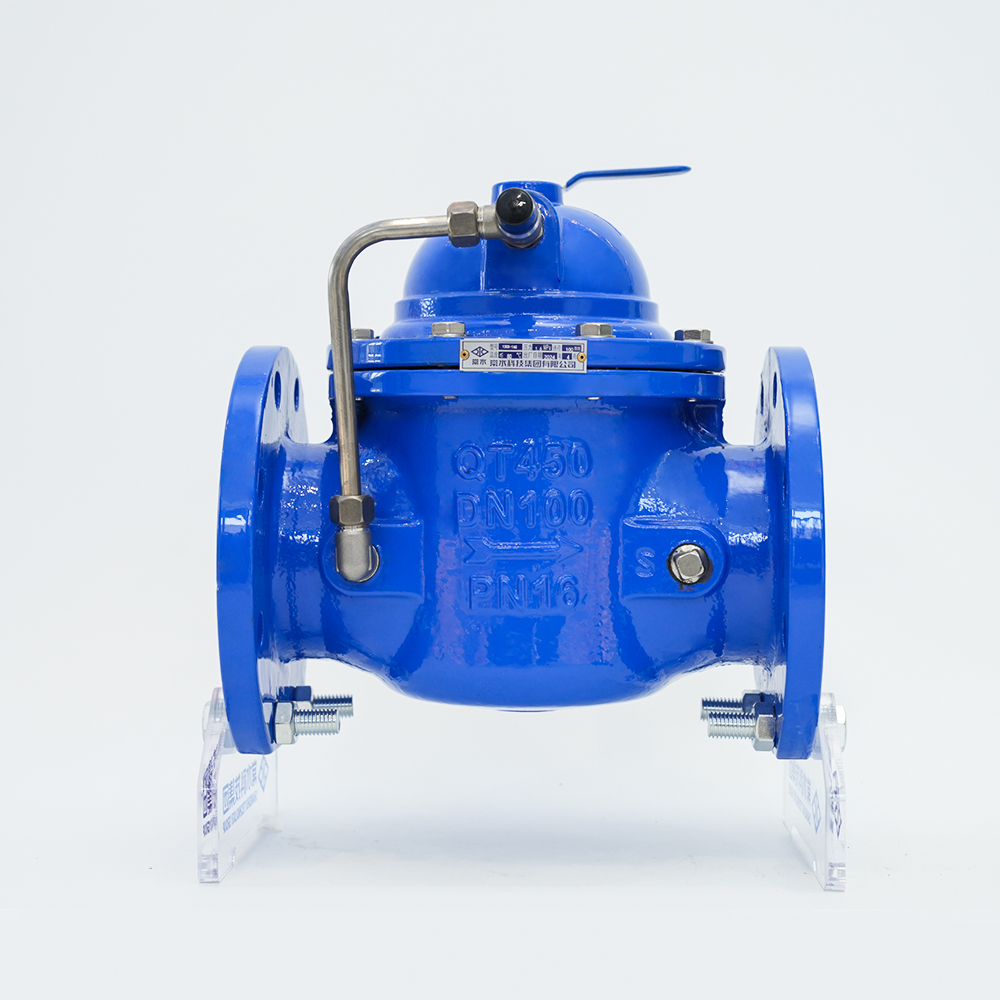

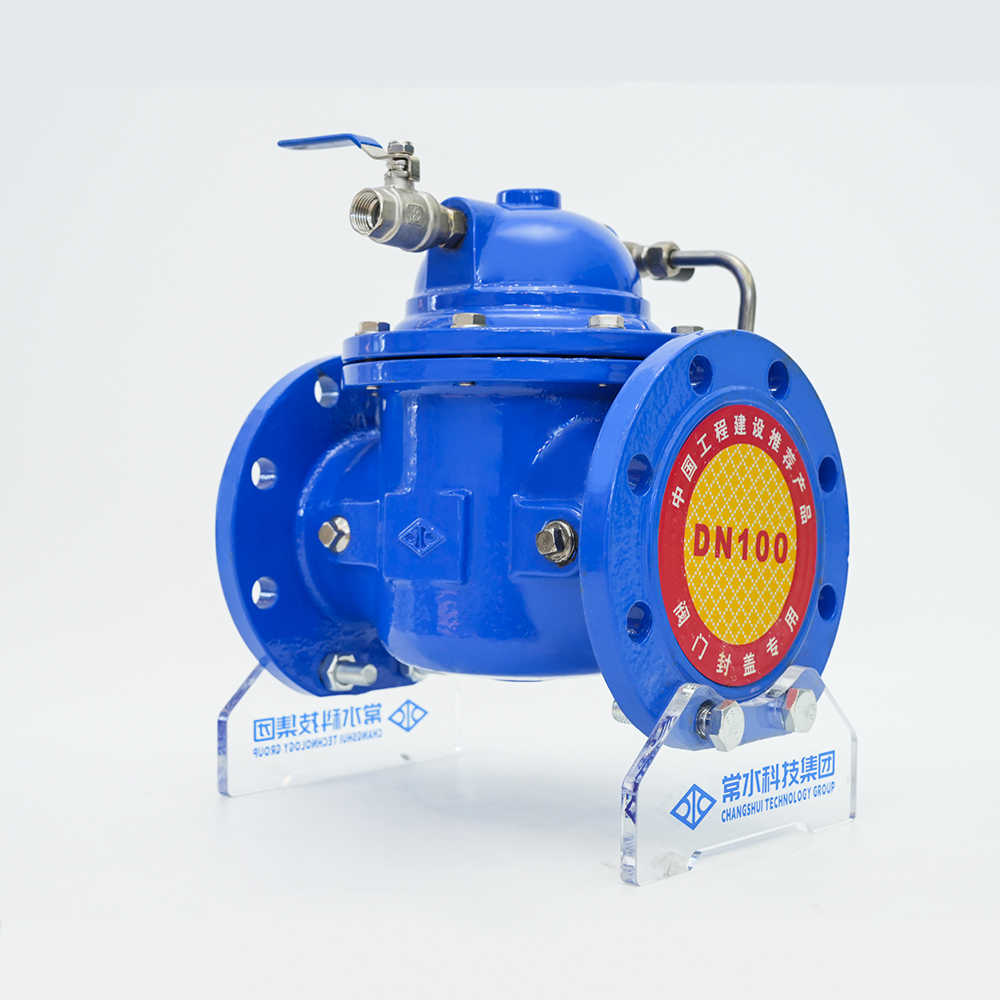

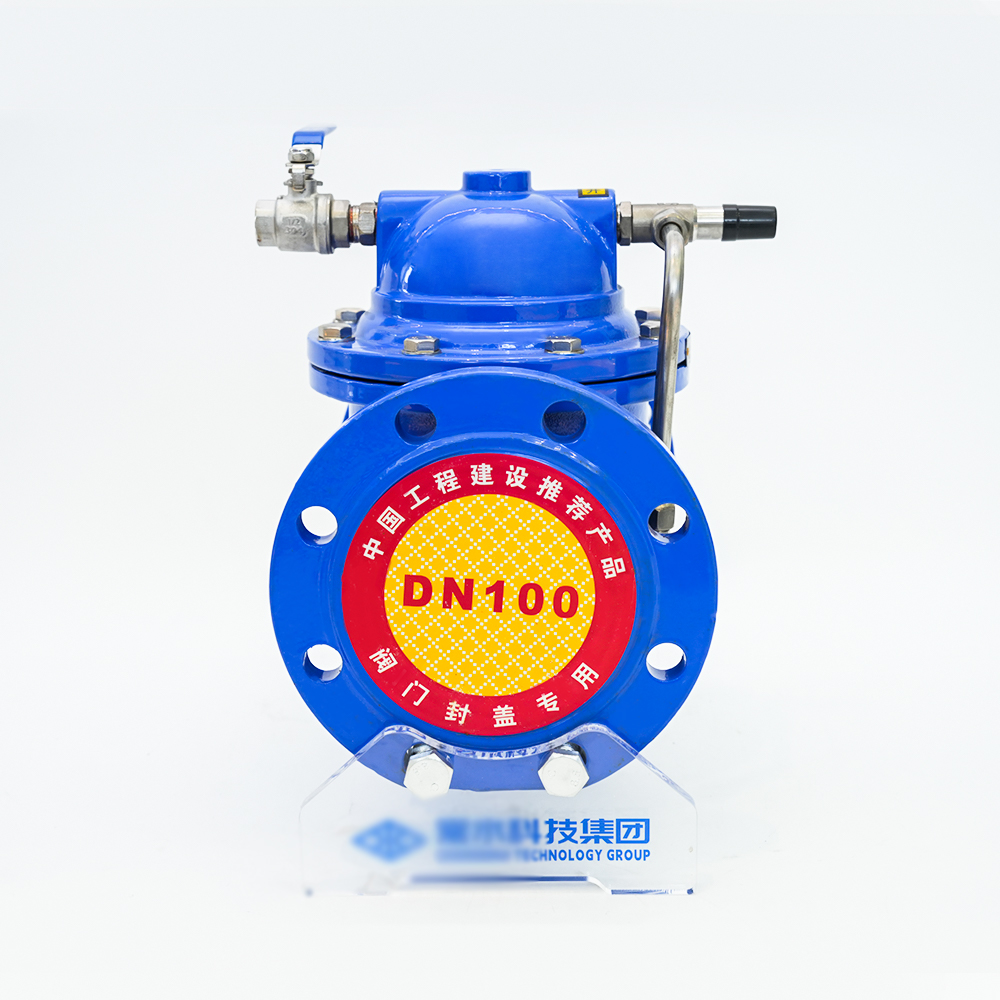

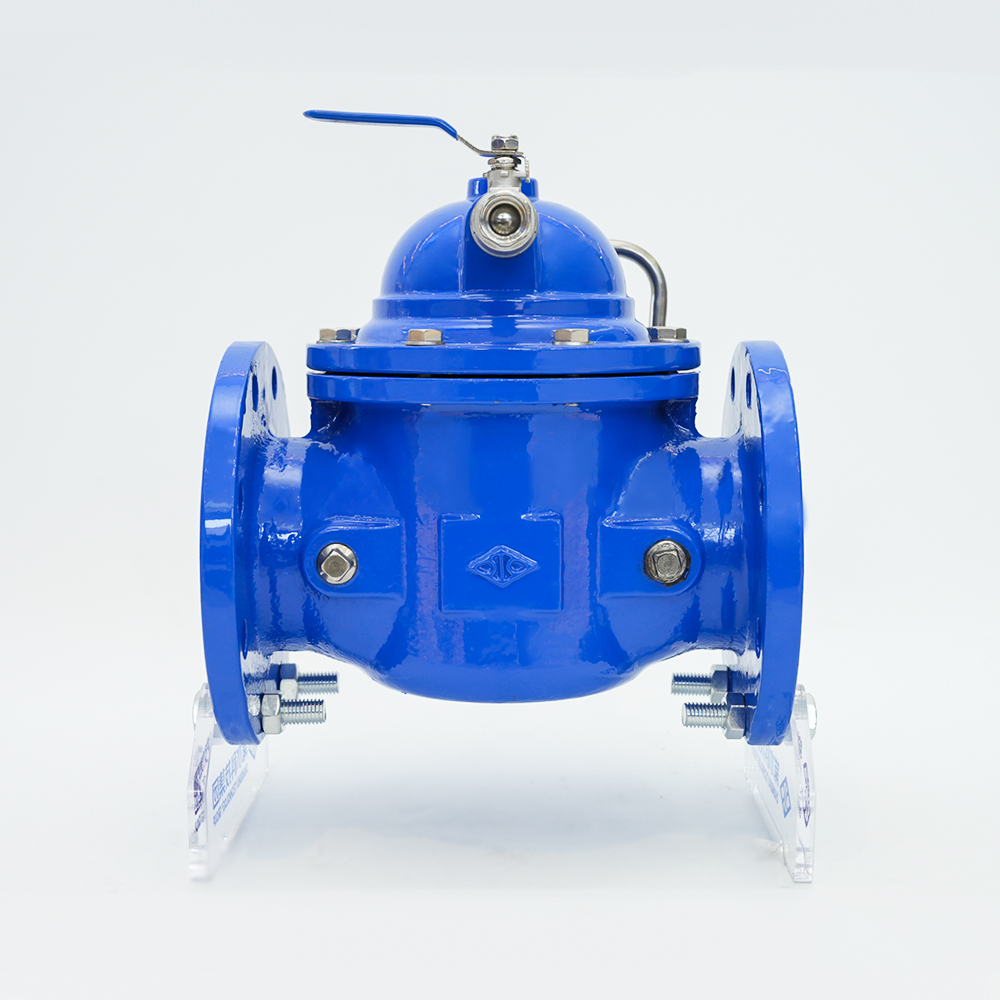

Supapă cu plutitor cu telecomandă 100X-16Q

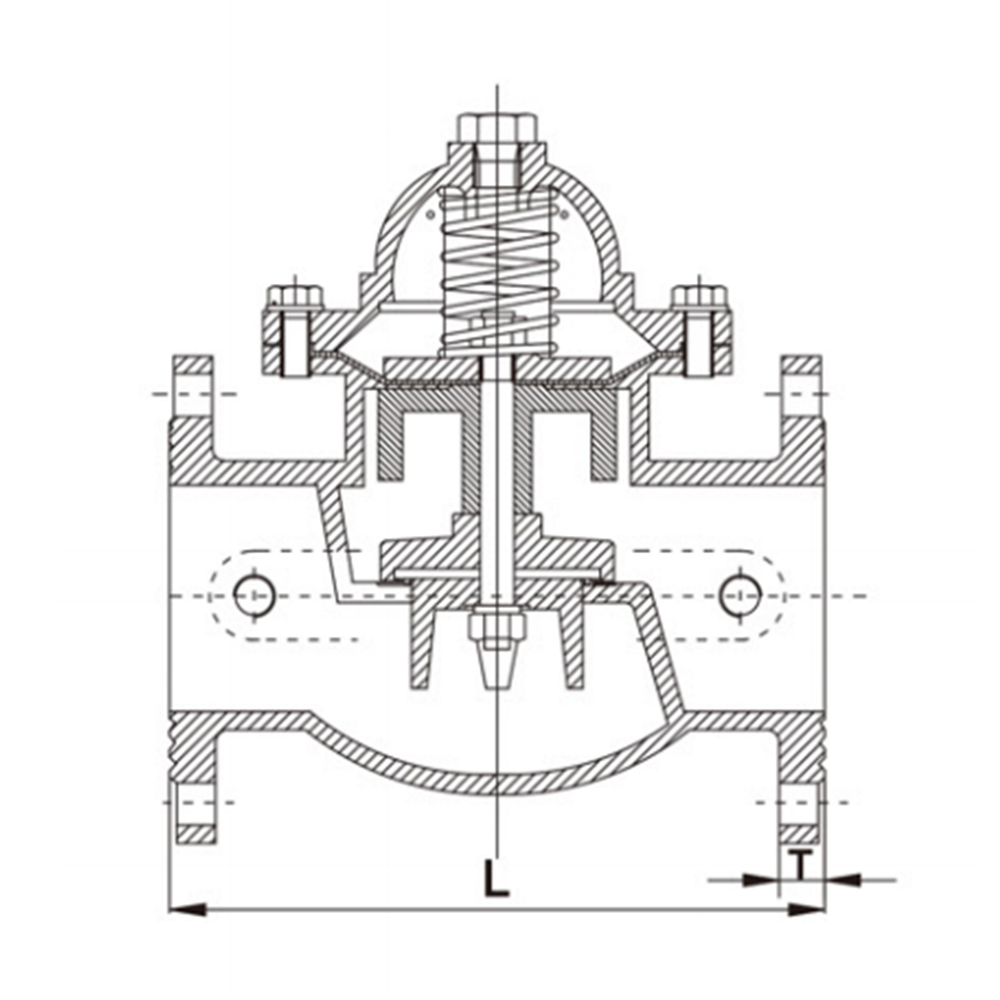

Caracteristici structurale

Supapa de control hidraulic este o supapă controlată de presiunea apei. Este alcătuit dintr-o supapă principală și conducta atașată, supapă pilot, supapă cu ac, supapă cu bilă și manometru. În funcție de scop, funcție și locul de utilizare, poate evolua în supape cu flotor cu telecomandă, supape de reducere a presiunii, supape de reținere cu închidere lentă, supape de control al debitului, supape de limitare a presiunii, supape de control hidraulice electrice etc. Supapele de control hidraulic sunt împărțite în tipul cu diafragmă și tip piston. Principiile lor de lucru sunt aceleași. Acestea sunt alimentate de diferența de presiune SP dintre amonte și aval și sunt controlate de supapa pilot, astfel încât diafragma (pistonul) funcționează hidraulic diferențial și este reglată complet automat de hidraulic. Discul principal al supapei este complet deschis sau complet închis sau într-o stare reglată. Când apa sub presiune care intră în camera de control deasupra diafragmei (pistonului) este descărcată în atmosferă sau în zona de joasă presiune din aval, valoarea presiunii care acționează pe partea inferioară a discului supapei și sub diafragmă este mai mare decât valoarea presiunii de mai sus, astfel încât discul principal al supapei este împins în poziția complet deschis; când apa sub presiune care intră în camera de control deasupra diafragmei (pistonului) nu poate fi evacuată în atmosferă sau în zona de joasă presiune din aval, forța care acționează asupra pistonului diafragmei (pistonului). Valoarea presiunii de mai sus este mai mare decât valoarea presiunii de mai jos, astfel încât discul principal al supapei va fi apăsat în poziția complet închisă. Când valoarea presiunii din camera de control deasupra diafragmei (pistonului) se află între presiunea de intrare și presiunea de ieșire, discul principal al supapei este într-o stare de reglare, iar poziția sa de reglare depinde de efectul de control al legăturii supapei cu ac și a supapei pilot reglabile din sistemul de conducte. Supapa pilot reglabilă își poate deschide sau închide propriul orificiu mic de supapă prin presiunea de ieșire din aval și poate modifica odată cu aceasta, modificând astfel presiunea controlată deasupra diafragmei (pistonului) și controlând poziția de reglare a discului principal al supapei.

Utilizarea produsului

Supapa constă dintr-o supapă principală și o supapă pilot externă. Folosește bila plutitoare în apă pentru a lega supapa de ghidare din cauza modificărilor nivelului lichidului, astfel încât supapa principală să furnizeze apă și să se închidă, controlând astfel nivelul apei din bazin (rezervor) și al turnului de apă într-un anumit interval pentru a preveni preaplinul și nivelul scăzut al apei. Supapa este potrivită pentru sistemele automate de alimentare cu apă a diferitelor piscine (rezervoare) și turnuri de apă din întreprinderile industriale și miniere și clădirile civile și este, de asemenea, utilizată în sistemele de alimentare cu apă cu circulație a cazanelor atmosferice. Supapa principală se deschide rapid și se închide lent, fără a provoca ciocănirea. Este etanș etanș și nu există riscul de inundații.

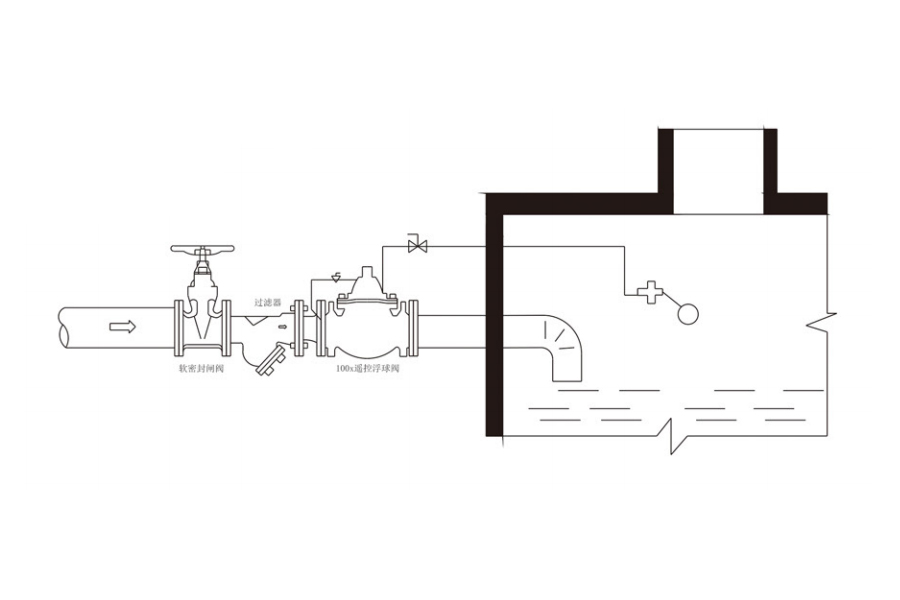

Diagrama de instalare
