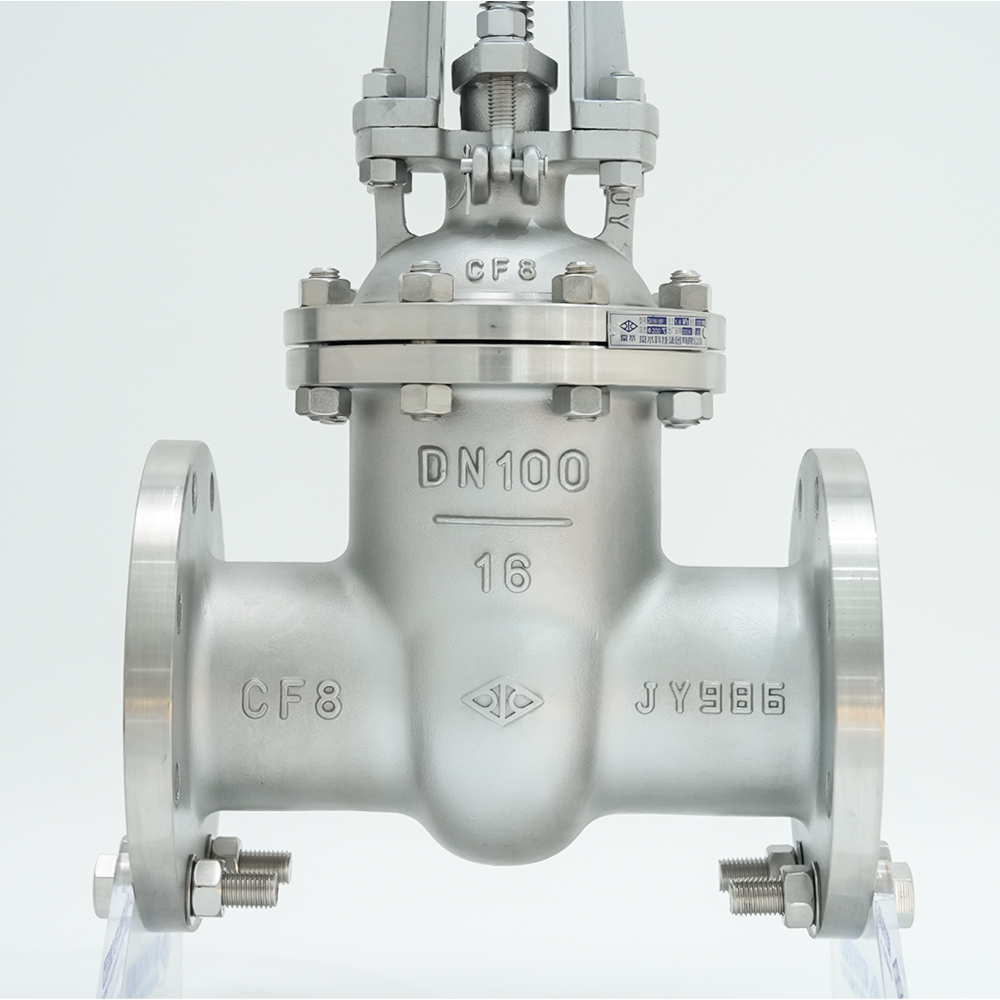

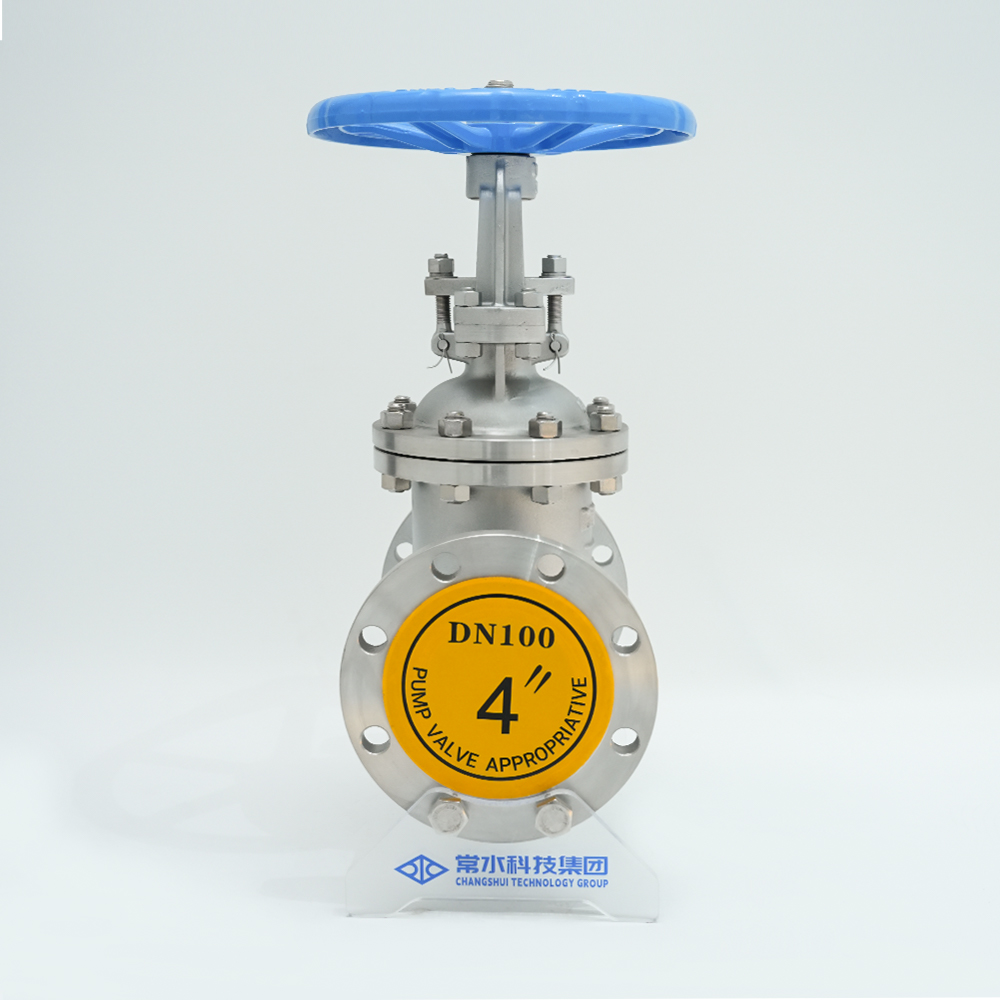

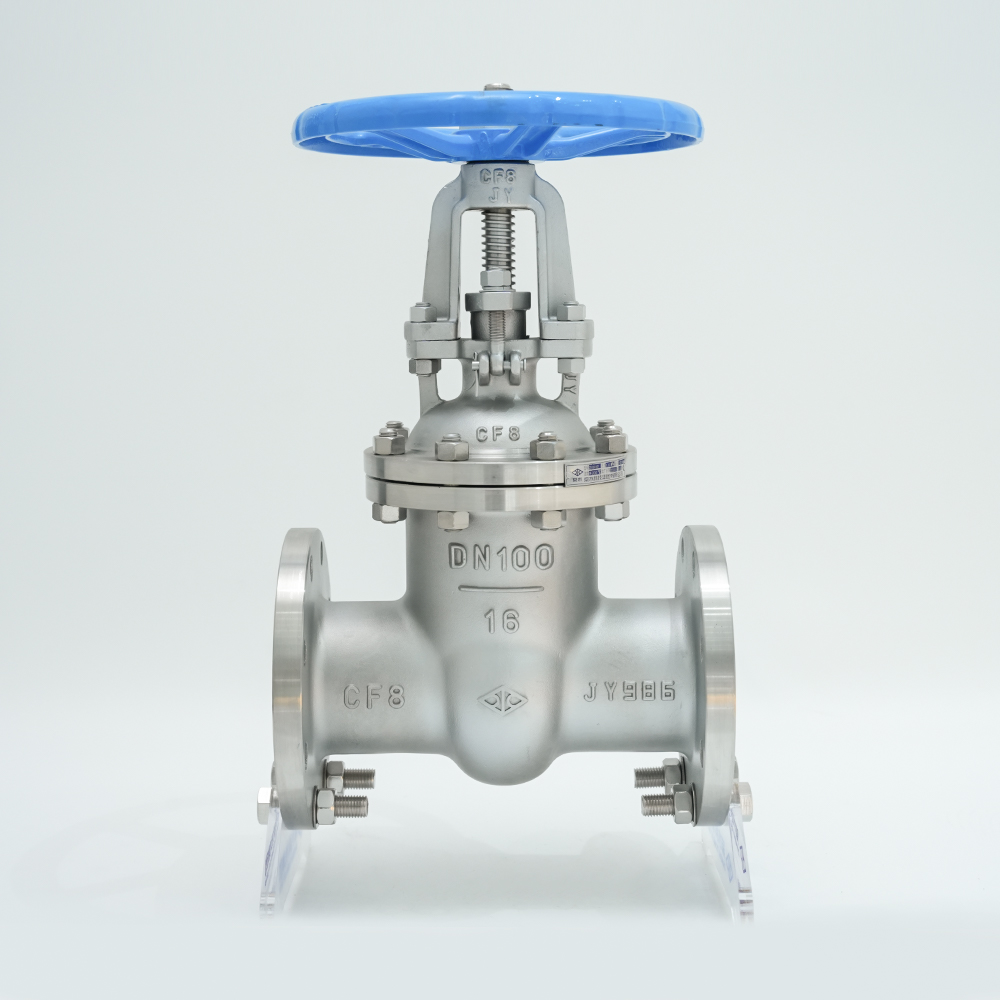

Supapă cu flanșă din oțel inoxidabil Z41W-16P

Acasă / Produse / Supapă din oțel inoxidabil / Supapă cu flanșă din oțel inoxidabil Z41W-16P
  • Supapă cu flanșă din oțel inoxidabil Z41W-16P
  • Supapă cu flanșă din oțel inoxidabil Z41W-16P
  • Supapă cu flanșă din oțel inoxidabil Z41W-16P
  • Supapă cu flanșă din oțel inoxidabil Z41W-16P
  • Supapă cu flanșă din oțel inoxidabil Z41W-16P

Supapă cu flanșă din oțel inoxidabil Z41W-16P

  • Supapă cu flanșă din oțel inoxidabil Z41W-16P
  • Supapă cu flanșă din oțel inoxidabil Z41W-16P
  • Supapă cu flanșă din oțel inoxidabil Z41W-16P
  • Supapă cu flanșă din oțel inoxidabil Z41W-16P
  • Supapă cu flanșă din oțel inoxidabil Z41W-16P
Contactați-ne

PREV：Supapă cu bilă cu flanșă din oțel inoxidabil Q41F-16PURMĂTORUL：Supapă de reținere cu disc cauciuc din oțel inoxidabil H44X-16P
Descriere

Materialul corpului

Oțel inoxidabil 304

Model

Z41W-16P

Caietul de sarcini

DN15-600

Presiunea nominală

1,0/1,6/2,5/4,0/6,4/10MPa

Temperatura de functionare

0-80°C

Media aplicabile

apă

Standarde de proiectare

GB/12234


Avantaje și caracteristici structurale

1. Îndeplinește cerințele standard avansate interne și externe, sigiliul este de încredere, performanța este bună, aspectul frumos.
2. Placa amortizorului și suprafața de ambalare a scaunului supapei sunt prea verticale (satelit) cu sudarea încorporată din aliaj de fier sau departamentul de sudare încorporată pe bază de cobalt să devină, rezistente la uzură, termostabile, ani-corozive, performanța anti-abraziune este bună și durata de viață lungă.
3. Folosind structura de poartă flexibilă de tip pană, rulmenți de calibru mediu și mare, comutatoare flexibile, se deschid și se închid ușor.
4. Tijă stinsă și tratament cu azot, cu rezistență bună la coroziune, rezistență la zgârieturi și rezistență la uzură.
5. Poate fi folosit cu o varietate de flanșe standard de țeavă și tipuri de suprafețe de etanșare a flanșei pentru a satisface diverse nevoi ale proiectului și cerințe ale utilizatorului.
6. Materialele corpului supapei, varietatea, ambalajul și garnitura pot fi bazate pe condițiile reale de lucru sau utilizatorul solicită o opțiune rezonabilă care poate fi aplicată la toate tipurile de presiune, temperatură și condiții medii.


Standarde și norme

Proiectare și fabricație Lungimea structurii Evaluare presiune-temperatura Flanșă de conectare Testare și inspecție
GB 12234 GB 12221 GB/T 12224 JB/T 79.1-2-94
GB 9113-2009
HG 20592 ~ 20635 		JB/T 9092-1999
GB 13927-2005

Parametru de performanță

NU. Numele proiectului Numele proiectului
PN16 PN25 PN40 PN64 PN100 PN160
1 Presiune nominală PN(MPa) 1.6 2.5 4.0 6.4 10 16
2 Presiunea de testare a rezistenței carcasei (MPa) de 1,5 ori presiunea nominală la temperatura camerei
3 Etanșare la înaltă presiune Presiune de testare (MPa) 1.1 ori mai mare decât presiunea nominală la temperatura camerei
4 Presiune de lucru la temperatura camerei (MPa) În conformitate cu evaluarea temperaturii de presiune GB/T 12224

Materialul componentelor principale

Nume Material
Corp/Capota CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
Pană CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
Tulpina F304 F304L F316 F316L 2CR13 F304 F304 F304 F304
Tulpina Nut Aluminiu Bronz
Ambalare PTFE/grafit flexibil Grafit
Garnitura Covoraș PTFE/Metal Grafit
Glandă CF8 CF3 CF8M CF3M WCB LCB WC6 WC9 C5
Bolt Oțel inoxidabil 35CrMoA
nuca Oțel inoxidabil 45、35CrMoA
Roată de mână Oțel turnat

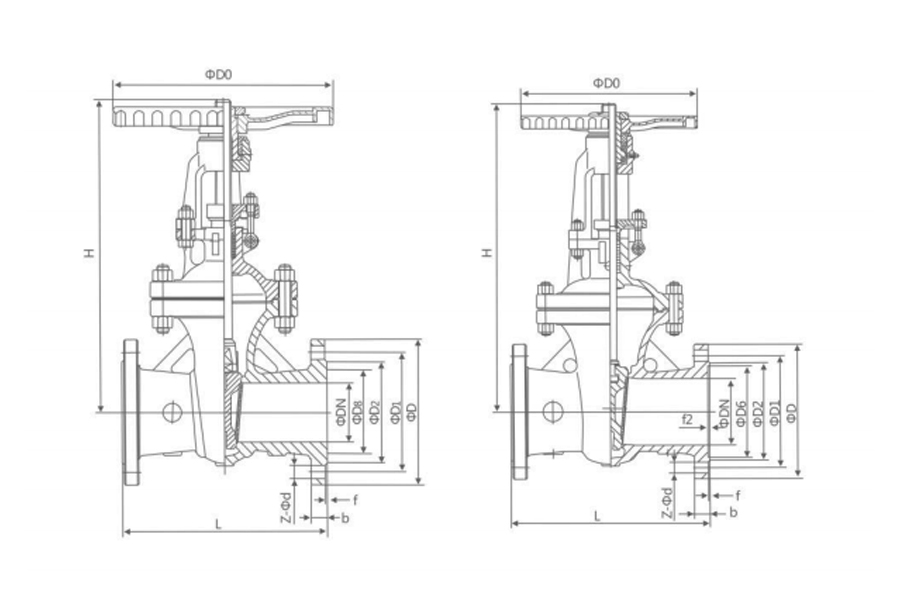

Dimensiunea principală externă și de conectare

PN(MPa) DN(mm) Dimensiune (mm) Dispozitiv electric
modull 		Nominal
cuplu 		Perete
grosimea 		Greutate
(Kg)
L D D1 D2 b-f Z-φd H D0
1.0 15 130 95 65 45 12-2 4-φ14 160 100
20 150 105 75 55 14-2 4-φ14 165 100
25 160 115 85 65 14-2 4-φ14 200 125
32 180 135 100 78 16-2 4-φ18 240 125
40 165 145 110 85 16-3 4-φ18 245 135 DZW5A 50
50 180 160 125 100 16-3 4-φ18 286 180 DZW10A 100
65 195 180 145 120 18-3 4-φ18 320 180 DZW10A 100
80 210 195 160 135 18-3 4-φ18 373 200 DZW15A 150
100 230 215 180 155 20-3 8-φ18 428 200 DZW15A 150
125 255 245 210 185 22-3 8-φ18 513 240 DZW20A 200
150 280 280 240 210 22-3 8-φ23 582 240 DZW30A 300
200 330 335 295 265 22-3 8-φ23 730 320 DZW30A 300
250 380 390 350 320 24-3 12-φ23 897 320 DZW30A 450
300 420 440 400 368 26-4 12-φ23 1032 400 DZW45A 600
350 450 500 460 428 26-4 16-φ23 1170 400 DZW45A 900
400 480 565 515 482 26-4 16-φ25 1330 500 DZW60A 1200
450 510 615 565 532 26-4 20-φ25 1460 500 DZW90A 1800
500 540 670 620 585 28-4 20-φ25 1650 500 DZW120A 2500
600 600 780 725 685 28-5 20-φ30 183 600 DZW250A 2500
700 660 895 840 800 30-5 24-φ30 2120 700 DZW305A 3500
800 730 1010 950 905 32-5 24-φ34 2420 800 DZW500A 5000
900 800 1110 1050 1005 34-5 28-φ34 2750 850 DZW800 8000
1000 850 1220 1160 1115 34-5 28-φ34 3130 900 DZW1000 10000
1.6 15 130 95 65 45 16-2 4-φ14 170 120 6.4 5
20 150 105 75 55 18-2 4-φ14 190 140 6.4 8
25 160 115 85 65 18-2 4-φ14 205 160 6.4 11
32 180 140 100 78 18-2 4-φ18 270 180 6.4 13
40 200 150 110 85 18-3 4-φ18 290 200 DZW10A 100 6.4 15
50 250 165 125 100 18-3 4-φ18 310 240 DZW10A 100 9.5 21
65 265/270 185 145 120 18-3 8-φ18 373 240 DZW15A 150 11 28
80 280 200 160 135 20-3 8-φ18 435 280 DZW20A 200 11.5 35
100 300 220 180 155 20-3 8-φ18 445 300 DZW20A 200 12.5 45
125 325 250 210 185 22-3 8-φ18 570 320 DZW30A 300 13 65
150 350 285 240 210 22-3 8-φ22 630 360 DZW30A 300 13.5 80
200 400 340 295 265 24-3 12-φ22 735 400 DZW30A 300 15 146
250 450 405 355 320 26-3 12-φ26 969 450 DZW45A 450 16 215
300 500 460 410 375 28-4 12-φ26 976 580 DZW60A 600 18 308
350 550 520 470 435 30-4 16-φ26 1120 640 DZW90 900 19 400
400 600 580 525 485 32-4 16-φ30 1452 640 DZW120 1200 21 452
450 650 640 585 545 40-4 20-φ30 1541 720 DZW180 1800 21.5 726
500 700 715 650 608 44-4 20-φ33 1880 720 DZW250 2500 22 995
600 800 840 770 718 54-5 20-φ36 1874 800 DZW250 2500 25 1370
700 900 910 840 788 42-5 24-φ36 2083 800 DZW350 3500 27 1650
800 1000 1025 950 898 42-5 24-φ39 2400 850 DZW500 5000 30 2100
900 1100 1125 1050 998 44-5 28-φ39 2950 1000 DZW800 8000 30 3120
1000 1200 1255 1170 1110 46-5 28-φ42 3245 1000 DZW1000 10000 30 3950

Dimensiunea principală externă și de conectare

PN(MPa) DN(mm) Dimensiune (mm) Dispozitiv  electric
modull 		Nominal
cuplu 		Perete
grosimea 		Greutate
(Kg)
L D D1 D2
b-f 		Z-Φd H D0
2.5 15 130 95 65 45 16-2 4-φ14 170 120 6.4 5
20 150 105 75 55 18-2 4-φ14 190 140 6.4 8
25 160 115 85 65 18-2 4-φ14 205 160 6.4
32 180 140 100 78 18-2 4-φ18 270 180 6.4 3
40 200 150 110 85 18-3 4-φ18 310 200 DZW10A 100 6.4 15
50 250 165 125 100 20-3 4-φ18 358 240 DZW10A 100 9.5 21
65 265/270 185 145 120 22-3 8-φ18 373 240 DZW15A 150 30
80 280 200 160 135 24-3 8-φ18 435 280 DZW20A 200 11.5 37
100 300 235 190 160 24-3 8-φ22 500 300 DZW20A 200 12.5 49
125 325 270 220 188 26-3 8-φ26 614 320 DZW30A 300 13 68
150 350 300 250 218 28-3 8-φ26 674 360 DZW30A 300 13.5 88
200 400 360 310 278 30-3 12-φ26 811 400 DZW30A 300 15 161
250 450 425 370 332 32-3 12-φ30 969 450 DZW45A 450 16 236
300 500 485 430 390 34-4 16-Φ30 1145 580 DZW60A 600 18 342
350 550 555 490 448 38-4 16-φ33 1280 640 DZW90 900 19 438
400 600 620 550 505 40-4 16-φ36 1452 640 DZW120 1200 21 486
450 650 670 600 555 46-4 20-φ36 1541 720 DZW180 1800 21.5 763
500 700 730 660 610 48-4 20-φ36 1676 720 DZW250 2500 22 1080
600 800 845 770 718 58-5 20-φ39 1874 800 DZW250 2500 25 1470
700 900 960 875 815 50-5 24-φ42 2083 800 DZW350 3500 27 1750
800 1000 1085 990 930 54-5 24-φ48 2400 950 DZW500 5000 30 2250
900 1100 1185 1090 1025 58-5 28-φ48 2950 1000 DZW800 8000 30 3270
1000 1200 1320 1210 1140 62-5 28-φ55 3245 1000 DZW1000 10000 30 4100

Dimensiunea principală externă și de conectare

PN(MPa) DN(mm) Dimensiune (mm) Dispozitiv electric
mode 		Nomina
cupluNm 		Perete
grosimea 		Greutate
(Kg)
L D D1 D2 D6 b-f f1 Z-φd H D0
4.0 15 130 95 65 45 40 16-2 4 4-φ14 135 120 6.4 5
20 150 105 75 55 51 18-2 4 4-φ14 190 140 6.4 8
25 160 115 85 65 58 18-2 4 4-φ14 205 160 6.4 11
32 180 140 100 78 66 18-2 4 4-φ18 270 180 6.4 13
40 200 150 110 85 76 18-3 4 4-φ18 310 200 DZW10A 100 6.4 15
50 250 165 125 100 88 20-3 4 4-φ18 371 280 DZW10A 100 10 23
65 280 185 145 120 110 22-3 4 8-φ18 391 280 DZW15A 150 12 32
80 310 200 160 135 121 24-3 4 8-φ18 455 320 DZW20A 200 12.5 41
100 350 235 190 160 150 24-3 4.5 8-φ22 551 360 DZW20A 200 13.5 52
125 400 270 220 188 176 26-3 4.5 8-φ26 628 400 DZW20A 200 14 75
150 450 300 250 218 204 28-3 4.5 8-φ26 708 400 DZW30A 300 16 99
200 550 375 320 282 260 34-3 4.5 12-φ30 885 450 DZW45A 450 17 185
250 650 450 385 345 313 38-3 4.5 12-Φ33 906 560 DZW60A 600 18.5 390
300 750 515 450 408 364 42-4 4.5 16-φ33 1203 640 DZW90 900 22 417
350 850 580 510 465 422 46-4 5 16-φ36 1341 640 DZW120 1200 25 495
400 950 660 585 535 474 50-4 5 6-φ39 1492 720 DZW180 1800 27 715
500 1150 755 670 612 576 57-4 5 20-φ42 1627 DZW250 2500 30 1773
600 1350 890 795 730 678 72-5 6 20-φ48 1925 DZW350 3500 32 2370
700 1450 900 835 768 6 2310 DZW500 5000 35 2640
800 1650 1030 960 876 6 2600 DZW800 8000 37 3239
6.3 15 170 105 75 55 40 20-2 4 4-φ14 140 100 7.4 10
20 190 130 90 68 51 22-2 4 4-φ18 140 100 7.9 12
25 210 140 100 78 58 24-2 4 4-φ18 215 180 7.9 16
32 230 155 110 82 66 26-2 4 4-φ22 270 180 8.6 20
40 240 170 125 95 76 28-3 4 4-φ22 345 200 DZW10A 100 9.4 25
50 250 180 135 105 88 26-3 4 4-φ22 470 200 DZW15A 150 11 36
65 280 205 160 130 110 26-3 4 8-φ22 520 250 DZW20A 200 13 41
80 310 215 170 140 121 28-3 4.5 8-φ22 570 300 DZW20A 200 14 48
100 350 250 200 168 150 30-3 4.5 8-φ26 700 300 DZW30A 300 15 76
125 400 295 240 202 176 34-3 4.5 8-φ30 780 350 DZW30A 300 15.5 89
150 450 345 280 240 204 36-3 4.5 8-φ33 850 350 DZW45A 450 18 140
200 550 415 345 300 260 42-3 4.5 12-φ36 1035 400 DZW60A 600 21 208
250 650 470 400 352 313 46-3 4.5 12-φ36 1050 560 DZW90 900 23 492
300 750 530 460 412 364 52-4 4.5 16-φ36 1470 640 DZW120 1200 25 703
350 850 600 525 475 422 56-4 5 16-φ39 1718 700 DZW180 1800 28 945
400 950 670 585 525 474 60-4 5 16-φ42 1885 750 DZW250 2500 30 1250
500 1150 705 640 576 5 2410 850 DZW350 3500 35 2088
600 1350 820 750 678 6 2895 1000 DZW500 5000 38 2850

Dimensiunea principală externă și de conectare

PN(MPa) DN(mm) Dimensiune (mm) Dispozitiv electric
modull 		Nominal
cuplu 		Perete
grosimea 		Greutate
(Kg)
L D D1 D2 D8 D6 b Z-φd H D0
10.0 15 170 105 75 55 35 40 20 4-φ14 140 120 7.9 10
20 190 130 90 68 45 51 22 4-φ18 140 120 7.9 12
25 210 140 100 78 50 58 24 4-φ18 310 200 7.9 16
32 230 155 110 82 65 66 26 4-φ22 320 220 8.6 21
40 240 170 125 95 75 76 28 4-φ22 360 240 DZW15A 150 9.4 26
50 250 190 145 112 85 88 30 4-φ26 490 360 DZW20A 200 13 42
65 280 220 170 138 110 110 34 8-φ26 540 400 DZW20A 200 15 49
80 310 230 180 148 115 121 36 8-φ26 572 400 DZW30A 300 18 80
100 350 265 210 172 145 150 40 8-φ30 573 400 DZW45A 450 20 95
125 400 315 250 210 175 176 40 8-φ33 744 560 DZW60A 600 22 126
150 450 355 290 250 205 204 44 12-φ33 800 560 DZW90 900 28 192
200 550 430 360 312 265 260 12-φ36 800 560 DZW120 1200 30 260
250 650 505 430 382 320 313 60 12-φ39 1050 640 DZW180 1800 32 595
300 750 585 500 442 375 364 68 16-φ42 1200 720 DZW250 2500 35 810
350 850 655 560 498 420 422 74 16-φ48 1430 800 DZW350 3500 40 1310
400 950 715 620 558 480 474 78 16-φ48 1743 850 DZW500 5000 43 1668
500 1150 724 635 584 576 2055 900 DZW800 8000 50 2910
16.0 15 170 105 75 52 35 40 20 4-φ14 230 200 12.7 12
20 190 130 90 62 45 51 24 4-φ18 260 200 12.7 16
25 210 140 100 72 50 58 24 4-φ18 280 280 12.7 18
32 230 155 115 85 65 66 28 4-φ22 312 320 14.2 28
40 260 170 125 92 75 76 28 4-φ22 350 320 DZW15A 150 18 31
50 300 195 165 132 95 88 30 4-φ26 512 360 DZW20A 200 19 62
65 340 220 190 152 110 110 34 8-Φ26 560 360 DZW30A 300 22 75
80 390 230 205 168 130 121 36 8-φ26 585 400 DZW30A 450 23 141
100 450 265 240 200 160 150 40 8-φ30 631 450 DZW45A 600 26 185
125 525 315 285 238 190 176 44 8-φ33 723 560 DZW60A 900 30 320
150 600 355 318 270 205 204 50 12-φ33 820 640 DZW90 1200 35 428
200 750 430 400 345 275 260 60 12-φ36 990 720 DZW120 1800 40 755
250 838 515 485 425 330 313 68 12-φ42 1120 800 DZW180 2500 42 1156
300 965 585 570 510 380 364 78 12-φ42 1300 850 DZW250 1500 48 1670

DESPRE Changshui

Tehnologii avansate pentru operațiuni eficiente și de încredere

Changshui Technology Group Co., Ltd.is a valve integrating R&D, manufacturing, sales and service The manufacturer is currently one of the main suppliers of general-purpose valves in China. The main products are: gate valves, globe valves, butterfly valves, ball valves, check valves, regulating valves, pressure reducing valves, diaphragm valves, plug valves, plunger valves, drains Valves, hydraulic control valves, etc.

Produsele de înaltă calitate au fost lăudate și respectate de utilizatori din diverse industrii și sunt utilizate pe scară largă în construcții, încălzire, alimentare cu apă, petrol, chimie, energie electrică și alte industrii! Scopul companiei este de a contribui la societate cu produse de înaltă calitate. „Scopul nostru este de a face utilizatorii satisfacție”. Politica noastră de calitate este: „Să îndeplinească nevoile și așteptările utilizatorilor pentru calitatea produsului și să faceți un salt înainte Nivelul de management al calității de primă clasă, fabricarea de produse de primă clasă, crearea de servicii de primă clasă, „CSHUValve Industry are Compania este dispusă să lucreze cu prieteni noi și vechi, și colegi din societate, iar utilizatorii din țară și din străinătate să se unească din nou, și Floor, creați o nouă glorie!


Știri
Feedback despre mesaj

  • Apăsarea butonului „Trimite” indică faptul că ați fost de acord cu compania Folosit pentru a gestiona date individuale.

Produse recomandate
