| Materialul corpului | Fontă nodulară |
| Model | H44X-16Q |
| Caietul de sarcini | DN40-600 |
| Presiunea nominală | 1,0/1,6/2,5Mpa |
| Temperatura de functionare | 0-80°C |
| Media aplicabile | apă |
| Standarde de proiectare | GB/24924-2010 |

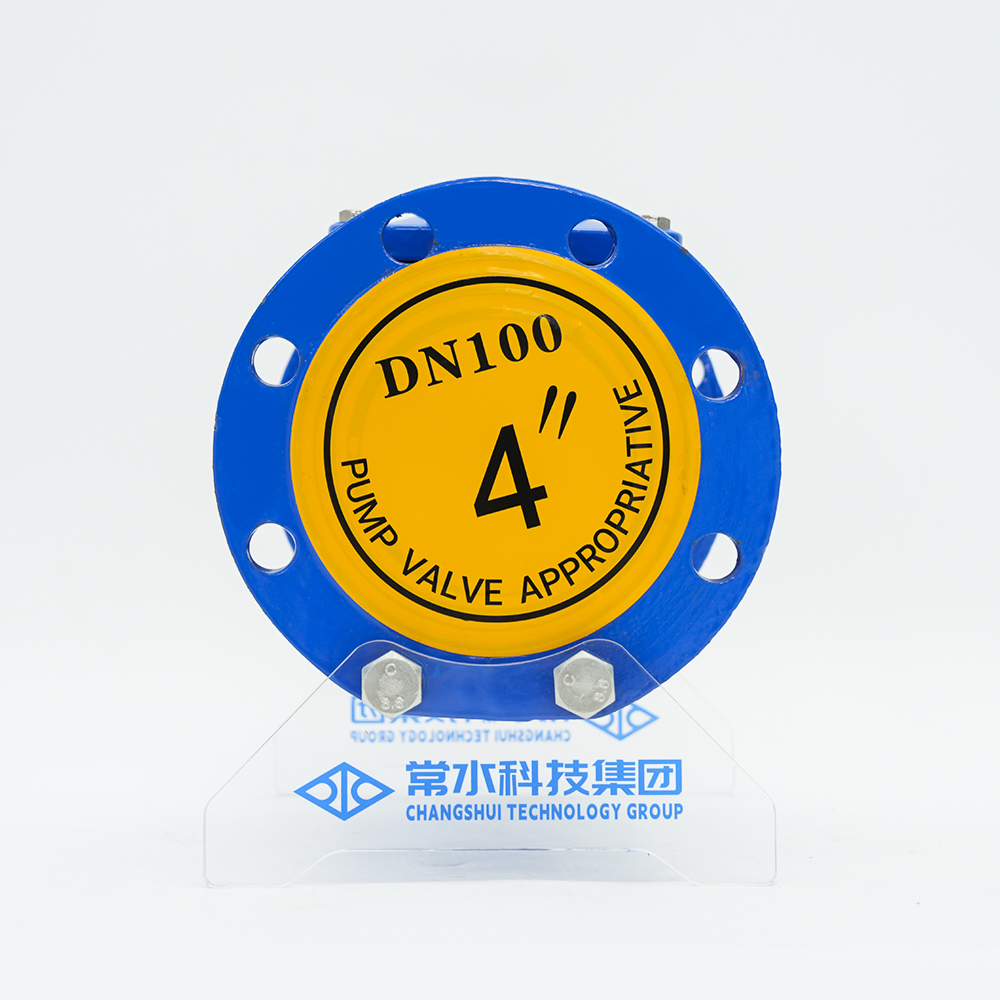

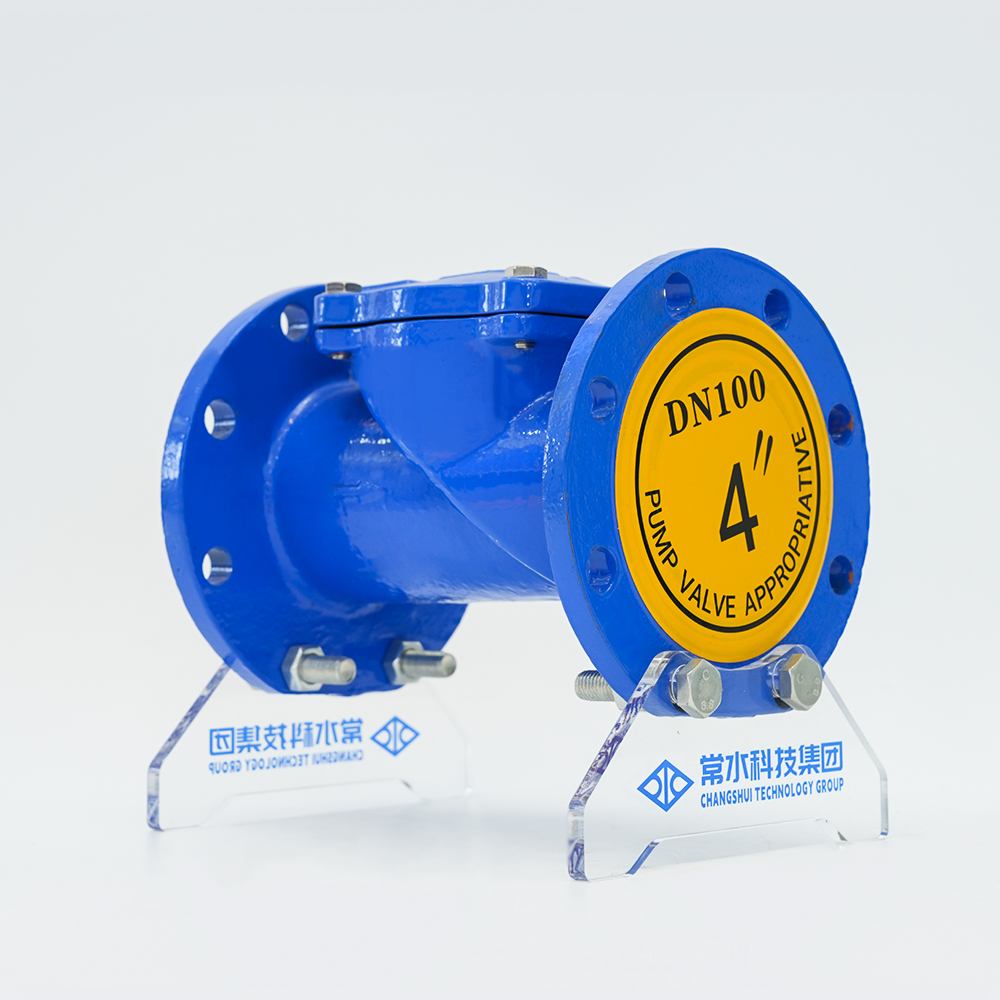

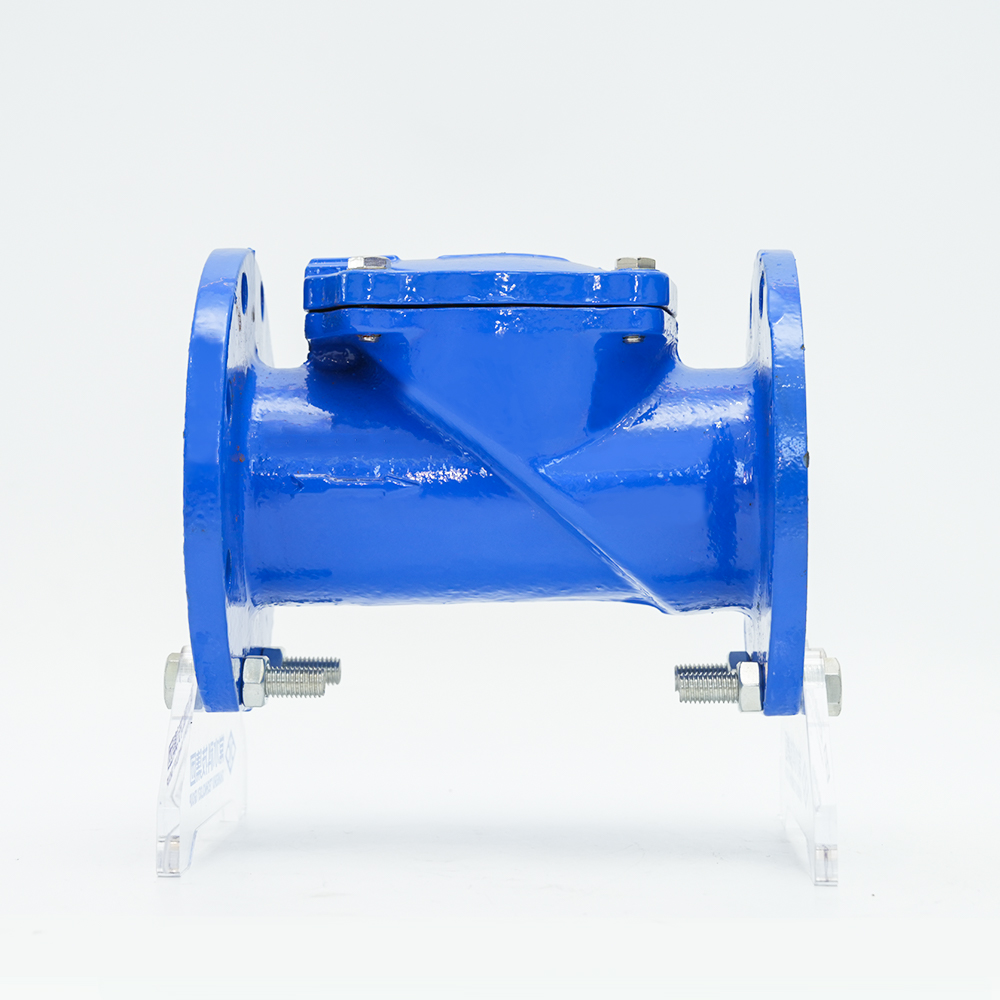

Prezentare generală a produsului
Această supapă este utilizată în principal la ieșirea pompelor de conducte în sistemele de alimentare cu apă și drenaj, protecție împotriva incendiilor, aer condiționat, electricitate, construcții, alimente, tratare a apei, administrație municipală, construcții navale și alte conducte pentru a preveni returul mediilor. Deoarece inelul de etanșare al acestui produs adoptă un design înclinat, timpul de închidere este scurt, ceea ce poate reduce presiunea loviturii de ari. Discul supapei este fabricat din cauciuc nitrilic rezistent la ulei și o placă de oțel care este presată la temperaturi ridicate. Are o bună rezistență la eroziune și performanță de etanșare. Structura produsului este simplă, iar întreținerea, repararea și transportul sunt ușoare.

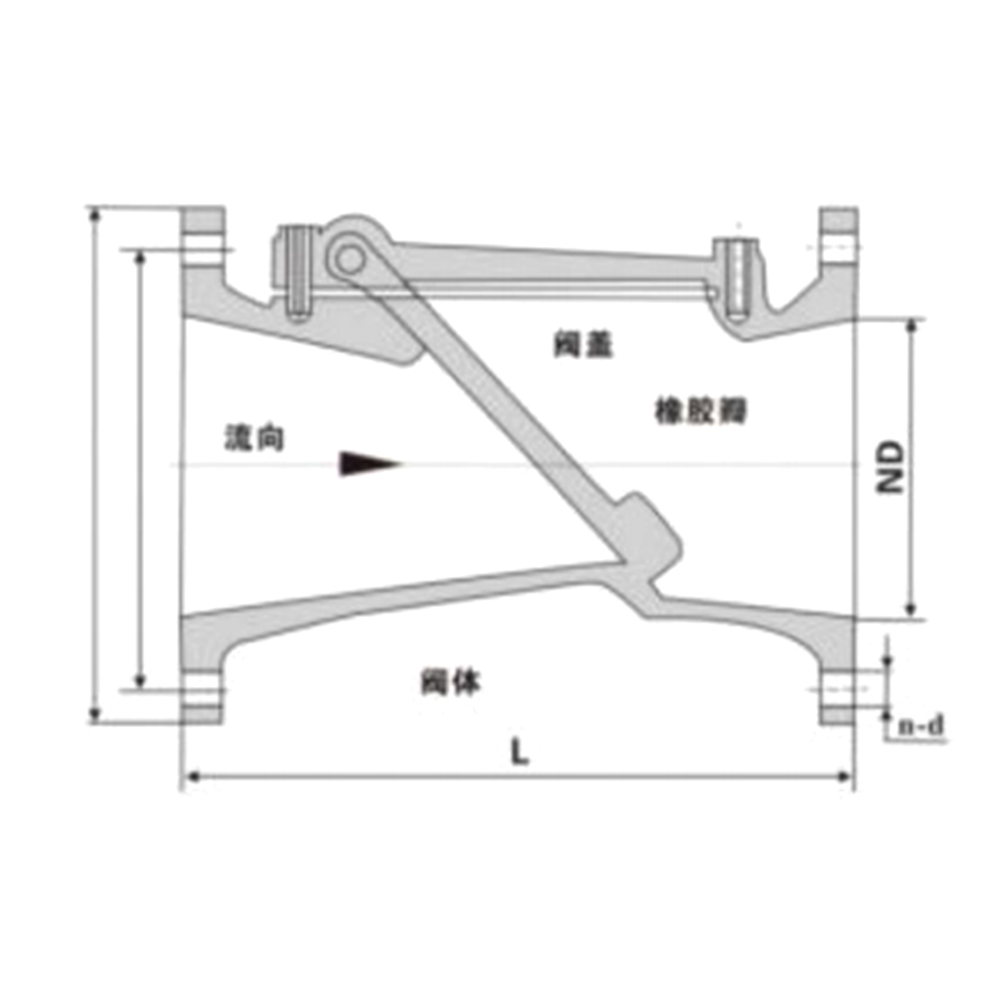

Piese principale Materiale
| Număr de serie | Partea principală | Material |
| 1 | Corpul supapei | QT450 |
| 2 | Capota | QT450 |
| 3 | Vezica valvulară | Ansambluri din cauciuc |
| 4 | Garnituri | cauciuc nitrilic |
| 5 | Elemente de fixare | Standard |
Parametrii tehnici ai produsului
| Specificație (DN) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Lungimea supapei (mm) | 205 | 217 | 238 | 292 | 332 | 360 | 492 | 620 | 700 |
Presiunea de testare (MPa) | Locuințe | 1,5-2,4 |
| Sigiliu | 1,1-1,76 |
| Presiune nominală (MPa) | 1,0-1,6 |
| Temperatura aplicabila | 0-80℃ |
| Media aplicabile | apa si fluide slab corozive |
